Nekaj napotkov za uporabo programa COMNET III

Osnovni pojmi

• Vozlisca (Nodes): Vozlisca so racunalniki (processing nodes), skupine racunalnikov (computer group nodes), usmerjevalniki (router nodes) in stikala (switch nodes).
• Povezave (Links): Povezave povezujejo vozlisca in so medij za prenasanje podatkov. Poznamo razlicne vrste povezav: Aloha, CSMA, CSMA/CA Wireless LAN (IEEE 802.11), CSMA/CD, DAMA (Demand-Assigned Multiple Access), FDDI and Priority FDDI, Point-to-Point, Polling, Priority Token Ring, Token Passing, SONET in ISDN.
• Izvori prometa (Traffic Sources): Na voljo imamo izvore prometa za razlicne vrste govornega in podatkovnega prometa.
• Zakljucena omrezja (Clouds): Zakljucena omrezja so abstraktni model javnih ali privatnih omrezij, ki so prikazani kot ena ikona. Uporabimo jih, ce ne zelimo modelirati podrobne zgradbe dolocenega dela omrezja.
• Podomrezja (Subnets): Omogocajo strukturirano modeliranje v vec nivojih. Del omrezja lahko zdruzimo v podomrezje in ga prikazemo z eno ikono. Podomrezja uporabimo tudi, ce omrezje uporablja vec razlicnih usmerjevalnih protokolov.
• Prehodna omrezja (Transit Networks): Prehodna omrezja ponujajo se eno moznost strukturiranega modeliranja. Njihov osnovni namen je modeliranje paketov, ki vstopijo na eni strani omrezja, potujejo skozi omrezje in izstopijo na drugi strani.
• Delovno okno (Canvas): Na njem modeliramo omrezje. Dolocimo lahko slike za ozadje in dodamo razne komentarje.

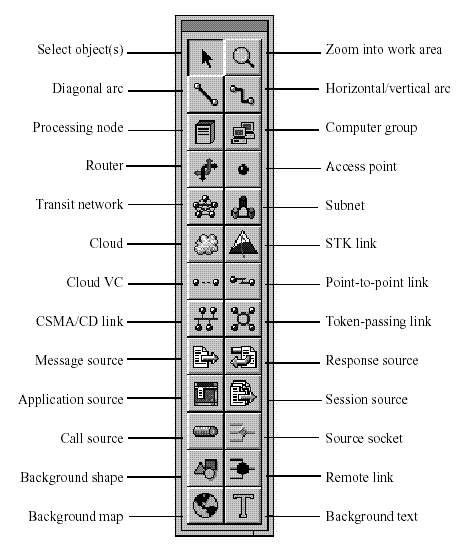

Orodjarna

Select object(s)	Kazalec
Zoom into work area	Povecevaj/zmanjsaj
Diagonal arc	Povezava sestavljena iz poljubnih crt
Horizontal/vertical arc	Povezava sestavljena iz vodoravnih in navpicnih crt
Processing node	Vozlisce
Computer group	Skupina racunalnikov
Router	Usmerjevalnik
Access point	Prikljucna tocka
Transit network	Prehodno omrezje
Subnet	Podomrezje
Cloud	Zakljuceno omrezje
Cloud VC	Navidezna zveza znotraj zakljucenega omrezja
STK link	Satelitska in mobilna povezava
Point-to-point link	Povezava od tocke do tocke
CSMA/CD link	Omrezje s trki
Token-passing link	Omrezje z zetoni
Message source	Podatkovna sporocila
Response source	Potrditve oz. odgovori na sporocila
Application source	Aplikacije, ki tecejo na procesorju v vozliscu
Session source	Seje sestavljene iz zaporedja sporocila
Call source	Klici
Source socket	Dodatne nastavitve za izvor prometa
Background shape	Preprost graficni dodatek za ozadje
Remote link	Skupek povezav
Background map	Zemljevid za ozadje
Background text	Komentar v obliki teksta na ozadju

Simulacija

1. S funkcijo File/Open vcitamo model z datoteke *.c3.
2. S funkcijo Simulate/Verify Model preverimo, ali je model v celoti vnesen in ali ima napake.

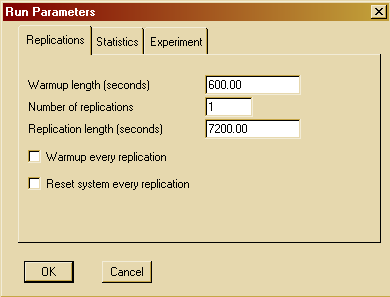

3. S funkcijo Simulate/Run Parameters nastavimo parametre simulacije, med drugim dolocimo dolzino simulacije.
4. S funkcijo Simulate/Animate vklopimo, izklopimo in nastavimo parametre animacije, ki se bo odvijala med simulacijo.
5. S funkcijo Simulate/Trace vklopimo, izklopimo in nastavimo parametre sledenja simulaciji. Med drugim lahko nastavimo zapisovanje sledi v datoteko in vklopimo koracni nacin simulacije.
6. S funkcijo Report/Select reports izberemo porocila, ki se naj generirajo.
7. S funkcijo Report/Set File Name nastavimo ime datoteke, v kateri bodo porocila.
8. S funkcijo Simulate/Start Simulation izvedemo simulacijo.
9. Po uspesno opravljeni simulaciji si ogledamo generirana porocila. Najdemo jih v menuju Report/Browse Reports. Za razlago porocil glej knjigo Simulacija racunalniskih sistemov in komunikacijskih mrez strani 52-59, ter prirocnik za delo s programom, ki je na voljo v ucilnici G-218.
